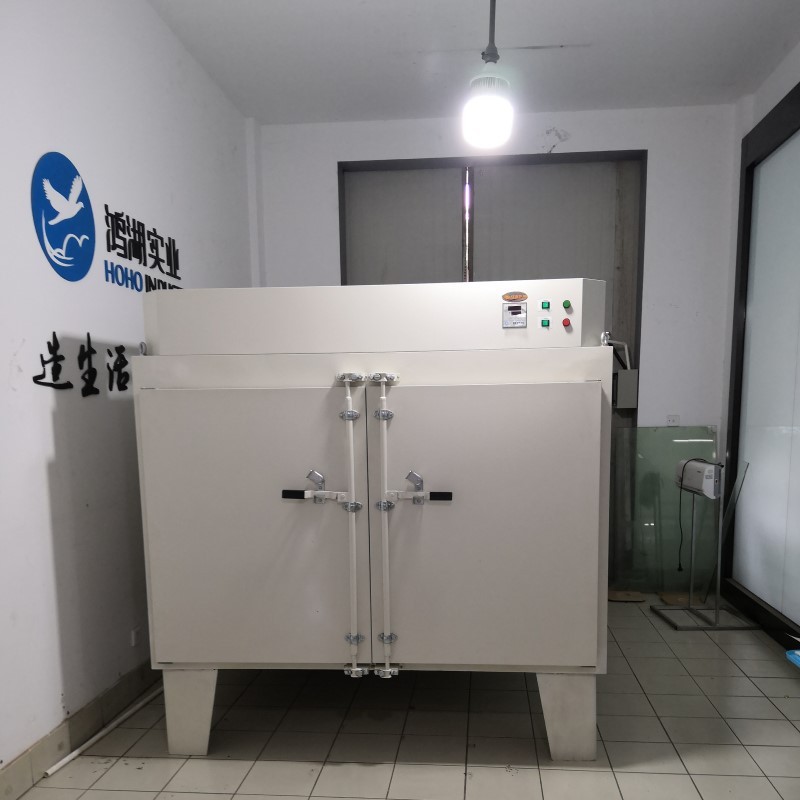

變色玻璃膜烤箱使用說明書

一、適用范圍

本設備適用于各種產品或材料及電氣、儀器、儀表、元器件、電子、電工及汽車、航空、通訊、塑膠、機械、化工、食品、化學品、五金工具在恒溫環境條件下作干燥和各種恒溫適應性試驗。

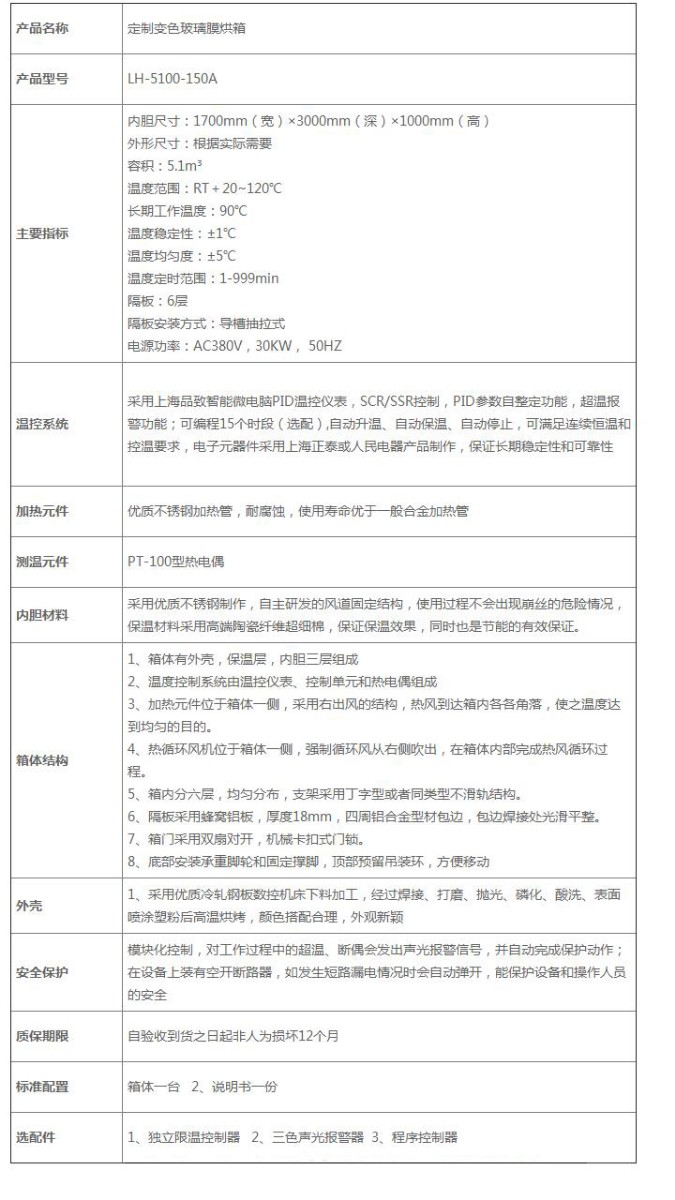

主要技術參數

溫度范圍：RT＋20~120℃

長期工作溫度：90℃

溫度穩定性：±1℃

溫度均勻度：±5℃

定時范圍：1~999mni

隔板：6塊（鋁蜂窩板，無拼接，無焊縫）

功率：9000w

電源電壓：380v/50Hz

三、產品結構特點

箱體采用優質冷軋鋼板，表面靜電粉末噴涂，涂層堅硬牢固，具有極強的防銹能力。

工作室為優質不銹鋼板，圓角造型、光滑、流暢、極易清潔。

箱體與工作室之間，充填超細玻璃棉隔熱材料，具有良好的保溫功能，有效保證箱內溫度的穩定準確和對使用環境的影響。

箱內設計有合理的熱風循環通道，使箱內溫度分布更加均勻、溫度上升更快；并裝有出風管，用以微量排出箱內的空氣。如箱內排出的氣體有異味或有毒，出風管能方便的另接管道將氣體排至指定地點。

溫度控制采用微電腦智能數字技術制造，具有工業PID自整定和四位雙LED窗指示功能，控溫精度高、抗干擾能力極強，并且操作也非常方便（詳情見控制器詳細說明）。

四、產品安裝調試

1、運輸中注意不要在玻璃上用力，也不要碰撞箱體。

2、本設備落地后，應放置平穩如地面不平應予以修正。

3、請不要在陽光直射或高溫潮濕的地方使用儀器。

4、本設備應遠離電磁干擾源，并應將設備的接地線有效接地。

5、本設備在正常運行時，箱內載物擺放應不影響空氣流通以保證箱內溫度均勻。

6、電源為AC 380V 50HZ，必須使用25A以上四芯插座，并有可靠接地線，不得擅自使用三芯插座。電源為AC 380V 50HZ,必須使用三相電源插座，并有可靠接地線.

7、電源線不要緊靠后面，也不要讓儀器或其他物品壓在電源線上，以免損傷電源線。

五、產品使用說明

1、打開箱門，將待處理物件放入箱內擱板上（擺放不能過密，不利于箱內空氣充分循環），關上箱門。

2、接通電源，將電源插頭插入380V電源插座，將面板右方的電源開關置于“開”的位置，此時儀表出

現數字顯示，表示設備進入工作狀態。

3、通過操作控制面板上的溫度控制器，設定您所須要的箱內溫度。

4、儀器開始工作，箱內溫度逐漸達到設定值，經過所需的干燥處理時間后，處理工作完成。

5、關閉電源，待箱內溫度接近環境溫度后，打開箱門，取出物件。

【！】請注意：開門取物時注意箱內溫度，以免燙傷；易燃易爆物禁止放入干燥箱內。

特別提示

⑴產品出廠前都經過嚴格的測試，一般不要進行修正，如使用時的環境惡劣，環境溫度超出適宜范圍，會引起溫度顯示值與箱內實際溫度誤差，如超出技術指標范圍的，可以參照溫度控制器操作說明按所需進行修正。

⑵儀器在正常工作狀態下，如打開箱門時間過長，關上箱門后暫時箱內溫度有些變動，這是正?，F(xiàn)象。

◆面板功能

指示燈定義

1．“RUN/AT”指示燈：運行時此燈點亮，運行結束時熄滅；自整定時此燈閃爍。

2．“OUT”指示燈：有加熱輸出此燈點亮，反之熄滅。

3．“ALM”指示燈：超溫報警時此燈點亮，反之熄滅。

六、操作及使用方法

1．控制器上電，顯示窗上排顯示“InP”，下排顯示“量程值”約3秒后進入到正常顯示狀態。

2．溫度及恒溫時間的參看與設定

點擊“設定”鍵，進入到溫度設定狀態，顯示窗下排顯示提示符“SP”，上排顯示溫度設定值（先個位值閃爍），可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，進入到恒溫時間設定狀態，顯示窗下排顯示提示符“St”，上排顯示恒溫時間設定值（先個位值閃爍），可通過移位、增加、減小鍵修改到所需的設定值；再點擊“設定”鍵，退出此設定狀態，修改的設定值自動保存。

當恒溫時間設為“0”時，表示沒有定時功能，控制器連續運行，顯示窗下排顯示溫度設定值；當設定時間不為“0”時，顯示窗口下排顯示運行時間，并且后一位小數點亮，等測量溫度達到設定溫度后，定時器開始計時，點亮的小數點閃爍，時間到，運行結束，顯示窗口下排顯示“End”，蜂鳴器鳴叫30秒鐘。運行結束后，長按“減小/再運行”鍵3秒可重新啟動運行。

3．超溫報警時，蜂鳴器連續鳴叫，“ALM”報警燈點亮。若由于改變溫度設定值而產生超溫報警，“ALM”報警燈點亮，但蜂鳴器不鳴叫。

4．蜂鳴器鳴叫時可按任意鍵消音。

5．“移位”鍵：在設定狀態點擊此鍵可使設定值移位閃爍修改。

6．“減小”鍵：在設定狀態點擊此鍵可使設定值遞減，長按此鍵可使設定值連續遞減。

7．“增加”鍵：在設定狀態點擊此鍵可使設定值遞加，長按此鍵可使設定值連續遞加。

8．在設定狀態下若1分鐘之內無任何鍵按下，控制器會自動返回到正常顯示狀態。

9．若控制器顯示窗上排顯示“----”，表示溫度傳感器或控制器本身故障，請仔細檢查溫度傳感器及其接線。

系統自整定

中無當溫度控制效果不理想時可進行系統自整定。自整定過程中溫度會有較大過沖，用戶在進行系統自整定前請充分考慮此因素。

在非設定狀態下長按“移位/自整定”鍵6秒后進入到系統自整定程序，“RUN/AT”指示燈閃爍，自整定結束后該指示燈停止閃爍，控制器會得到一組更佳的系統PID參數，參數值自動保存。在系統自整定過程中長按“移位/自整定”鍵6秒后可中止自整定程序。

在系統自整定過程中若有超溫報警，“ALM”報警燈不亮，蜂鳴器也不鳴叫，但加熱報警繼電器會自動斷開。在系統自整定過程中“設定”鍵無效。在系統自整定過程論是否有恒溫時間設定，控制器顯示窗下排總是顯示溫度設定值。

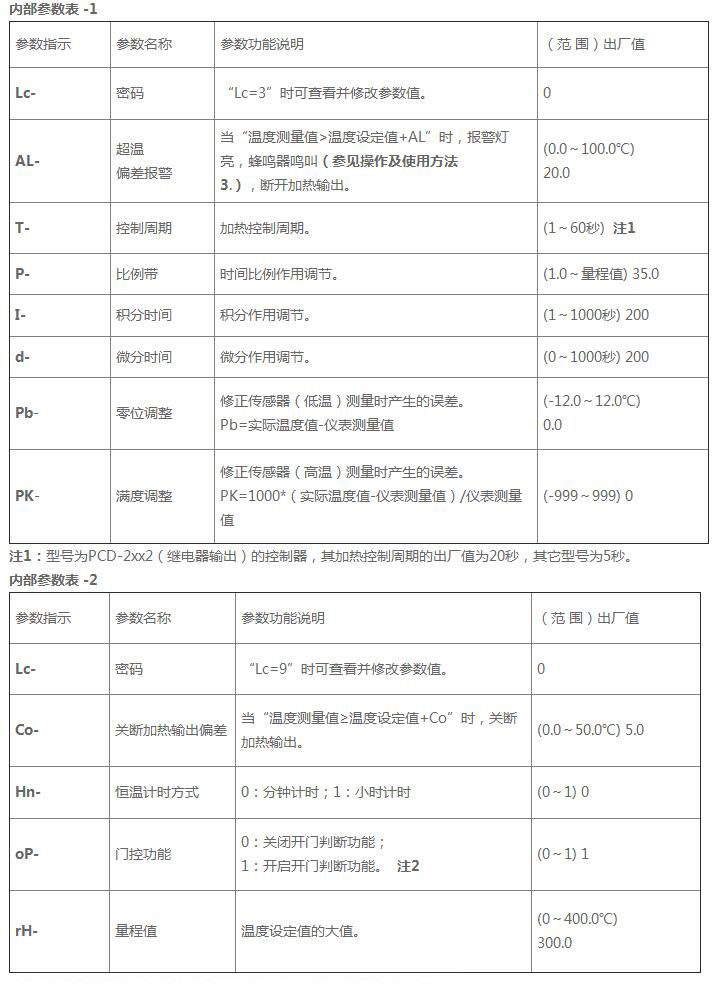

溫度內部參數的參看與設定

長按設定鍵約3秒，控制器顯示窗下排顯示密碼提示符“Lc”，上排顯示密碼值，通過增加、減少和移位鍵，修改到所需的密碼值。再點擊設定鍵，若密碼值不正確，控制器自動返回到正常顯示狀態，若密碼值正確，則進入到溫度內部參數設定狀態，再點擊設定鍵可以依次修改各個參數。再長按設定鍵3秒，可以退出此狀態，參數值自動保存。

七、注意事項

1、可燃性和揮發性的化學物品切勿放入箱內。

2、如在使用過程中出現異常、氣味、煙霧等情況，請立即關閉電源，用戶切勿盲目修理，應通知本公司修理部，由專業人員查看修理。（新機初次開機會有異味和少量的煙霧產生，這是屬于正?，F(xiàn)象，請觀察一兩次后，若一直產生這種現象請致電我司客服中心進行咨詢）。

3、箱壁內膽和設備表面要經常擦拭，以保持清潔，增加玻璃的透明度。請勿用酸、堿或其它腐蝕性溶液來擦拭外表面。

4、設備長期不用，應拔掉電源線以防止設備損傷人。并應定期（一般一季度）按使用條件運行2-3天，以驅除電器部分的潮氣，避免損壞有關器件。

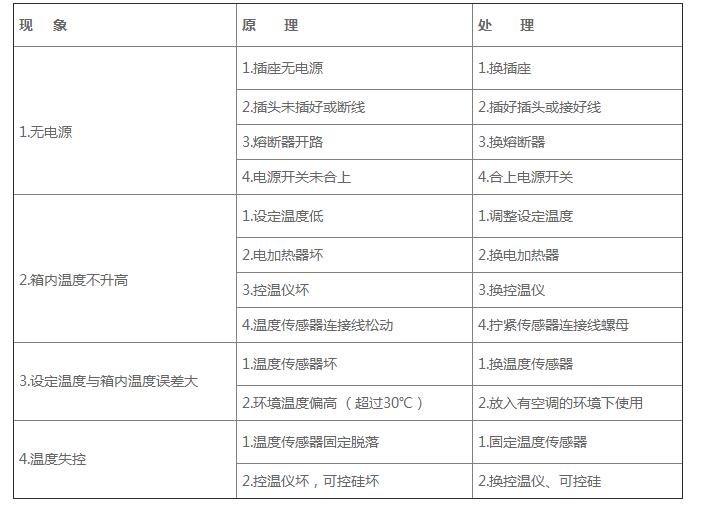

八、故障修理
